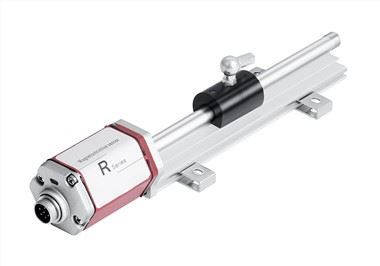

Magnitostriktiv daraja sensori

◆ Sog'lom va bardoshli: to'liq yopiq dizayn, eng yuqori IP68 himoya darajasi
◆ To'g'ri chiziq o'lchovi, mutlaq chiqish, nolga qaytish kerak emas
◆ Foydalanish oson: standart signal chiqishi, texnik xizmat ko'rsatmaydi
◆ Hech qachon kiymang: uzluksiz kontaktsiz o'lchov

So'rov yuborish

Ta'rif

RS seriyali Magnetostriktiv daraja sensori

Magnitostriktiv daraja sensorir(suyuqlik darajasi) sensori magnitostriktiv effekt bilan ishlab chiqilgan yuqori aniqlikdagi, keng diapazonli mutlaq pozitsiya sensori. U kontaktsiz o'lchov, yuqori ishonchlilik va uzoq xizmat muddati xususiyatiga ega. Yog 'bo'yoqlari, eritmalar, chang, yuqori bosim kabi qattiq sanoat muhitiga bardosh bera oladi, shuning uchun u neft-kimyo, mashinasozlik, suv, elektr energiyasi, metallurgiya, po'lat va boshqa sohalarda keng qo'llaniladi.
Sensor to'lqin o'tkazgich bo'ylab chiqarilgan impuls oqimi orqali impulsli magnit maydon hosil qiladi va magnit maydon to'lqin o'tkazgich simining yaqinidagi harakatlanuvchi magnit tomonidan hosil qilingan magnit maydon bilan kesishganda, magnitostriktiv effekt yoki to'lqin o'tkazgichi tufayli kuchlanish pulsi hosil bo'ladi. buralgan. Deformatsiya pulsi to'lqin uzatuvchi sim bo'ylab qaytariladi va kontaktlarning zanglashiga olib keladi. O'tkazilgan impuls va aks-sado signali o'rtasidagi vaqt farqi harakatlanuvchi magnitning o'rnini aniq qaytarish uchun kontaktlarning zanglashiga olib keladi. Bu jarayon uzluksiz davom etadi, shuning uchun har safar harakatlanuvchi magnit ko'chirilganda, yangi pozitsiya tezda seziladi.

K6_

Xususiyatlari:

•To'liq muhrlangan struktura, mustahkam va bardoshli

•Kontaktsiz o'lchov, hech qachon kiymang

•Nolsiz mutlaq pozitsiya chiqishi

•Chiziqsizlik, toʻliq masshtabning ±0,05 foizidan kam

•Takroriylik, toʻliq masshtabning ±0,002 foizidan yaxshiroq

•Ixtiyoriy noldan toʻliqgacha

Texnik parametr

O'lchov diapazoni	50 ~ 5000 mm
Ishlash kuchlanishi	24VDC (-15/ plus 20 foiz) haddan tashqari kuchlanishdan himoya, teskari qutb himoyasi
chiqish signali	4-20mA, , 0-10Vdc, 0-5Vdc, Modbus RS485
Ishlash	Chiziqli bo'lmaganlik<±0.05%f.s, repeatability=""><>
Qo'shimcha funktsiyalar	Ixtiyoriy suyuqlik darajasi/interfeysi er-xotin float o'lchovi, 5 harorat nuqtasini o'lchashni qo'llab-quvvatlaydi
Rezolyutsiya	16-bit D/A
Ishlash harorati	- 40daraja -ortiqcha 85daraja
Poya materiali	Zanglamaydigan po'lat 304, 316
Rod bosimini o'lchash	35MPa uzluksiz/70MPa tepalik
Himoya klassi	IP65 (IP67 yoki IP68 sozlanishi mumkin)
O'rnatish usuli	Tishli o'rnatish, M18X1,5, M20X1,5 yoki 3/4″-16UNF yoki moslashtirilgan
Chiqish yo'li	To'g'ridan-to'g'ri kabel, aviatsiya vilkasi, terminal bloki

Hajmi

Dimension

features

O'rnatish

Ehtiyot qismlar ro'yxati

Turi	Ism	Miqdori
Joylashuv sensori	Magnit halqa/slayder	1
	maxsus vint	4
	kir yuvish mashinasi	1
	Magnit bo'lmagan o'tkazuvchan qistirma	1
suyuqlik darajasi sensori	Suzuvchi to'p	1
	qulflash halqasi	1
	Olti burchakli rozetkali vintlardek	1

Ilova

♦ gidravlik boshqaruv tizimi, metallurgiya uskunalari, shamol energiyasini ishlab chiqarish
♦ muhandislik mashinalari, kauchuk mashinalari
♦ port mashinalari, qarshi kalıplama mashinasi
♦ gidroelektr stantsiyalari, quyosh elektr stantsiyalari, aks ettirish burchagini real vaqt rejimida kuzatish
♦ parvoz simulyatori

Paket

Karton bilan qog'oz naycha
